HT97230 高保真G类耳放IC(带3D环绕音效)

概述
HT97230为差分输入、可直接输出的线路驱动器/耳机放大器。5V供电时，器件为1kΩ负载提供3VRMS输出驱动；3.3V供电时，为600Ω负载提供2VRMS输出驱动。5V供电时，器件为32Ω耳机负载提供125mW驱动。IC具有6dB内部固定增益，也可利用外部电阻设置增益（目前仅提供外部电阻设置增益版本，其他版本需预定）。IC在整个音频频带内提供优异的THD+N。
HT97230有两个不同开启时间(tON)版本，版本A、C和E的导通时间tON为5.5ms，用于耳机驱动；B和D则具有130ms的tON，用于机顶盒设计（目前仅提供A版本，其他版本需预定）。内部电荷泵对输入电源反相，产生负电源。放大器的输出级由输入正电源和电荷泵输出负电源供电，双极性供电使得输出偏置在零电位，省去了大尺寸、容易引入失真的输出耦合电容。ICSD开关时没有咔嗒/噼噗声。
HT97230具有3D环绕模式，能够在立体声耳机上创造3D环绕声的感觉。HT97230还有具有低音增强模式，可依据耳机频响特性，对某个频段的低音进行不同程度的提升增强，达到低音增强的效果。HT97230提供无铅无卤QFN24L-PP封装，提供QFN20L-PP封装的定制需求。
特点
・3D 环绕可调
・低音增强可调
・耳机输出无需隔直电容，节省空间和成本，并保证
完整低音
・卓越的低频保真度
・业界首次消除开关SD 的click-pop 声
・非凡的失真水平，THD+N 最低至0.001%
・出众的噪声信噪比，VN: 7uV, SNR：112dB
・支持全差分输入和单端输入
・输出能力：125mW (fIN = 1kHz, VDD=5V,
RL=32Ω, THD+N=1%);
3Vrms (fIN = 1kHz, VDD=5V, RL=1kΩ,
THD+N<0.1%);
2Vrms (fIN = 1kHz, VDD=5V, RL=600Ω,
THD+N<0.1%);

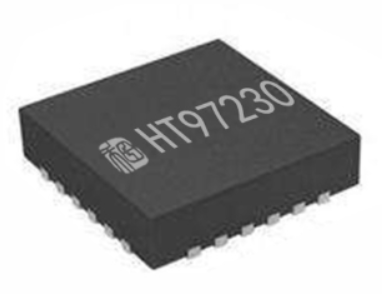

・极度精简外围，QFN24L-PP 4mm*4mm 封装
应用
・蓝牙耳机 ・智能手机
・音响，DVD ・平板/笔记本电脑
・机顶盒 ・便携式游戏机
